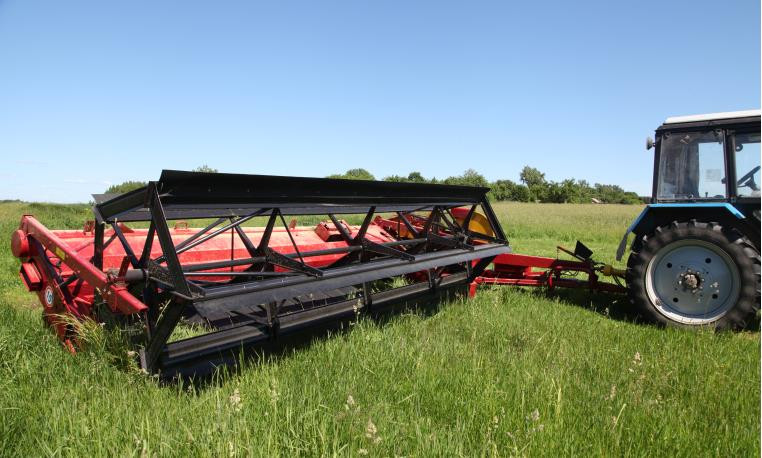

Жатка предназначена для скашивания и укладки стеблей зерновых культур на стерню в валок при раздельном способе уборки в условиях умеренного климата на равнинных крупномасштабных полях. Жатка агрегатируется с тракторами класса 1,4 (МТЗ 80/82).
Жатки обеспечивают укладывание валка хорошего качества и оптимальной ширины, высокую продуктивность работы на скашивание и на подбор, хорошего качества и оптимальной ширины, высокую продуктивность работы на скашивание и на подбор, облегчение условий труда механизатора. Кроме того, использование ЖВЗ позволяет снизить затраты на раздельную уборку и более оптимально загрузить транспортный парк хозяйства
Специальная конструкция сцепного устройства и расположение задних колес с углами завала и атаки поддерживают при работе жатки прямой угол между направлением движения трактора и режущим аппратом жатки, обеспечивая плавное параллельное трактору движение без бокового смещения. Мотовило жатки можно перемещать относительно режущего аппарата и регулировать частоту его вращения для обеспечения оптимальных условий уборки.
Перевод жатки из транспортного положения в рабочее и обратно технически прост, выполняется одним работником в течение десяти минут, не требует дополнительных инструментов и расцепки с трактором. Жатка серийно комплектуется приводом режущего аппарата фирмы "Schumacher" и приводом собственного производства, что позволяет потребителю подобрать оптимальный привод для обеспечения лучших условий уборки. Жатка ЖВЗ-10,7 может использоваться совместно с жаткой ЖВЗ-9,2 для укладки сдвоенного валка с захвата 19,5 метров.
Технические характеристики:
| Производительность за 1 час |
до 8 га/ч |
| Конструктивная ширина захвата |
10,7 м |
| Высота среза |
70...250 мм |
| Шиpина образуемого валка |
1,6...2,2 м |
| Высота образуемого валка, не более |
0,6 м |
| Рабочая скорость |
5-8 км/ч |
| Транспортная скорость, не более |
15 км/ч |
| Режущий аппарат |
сегментно-пальцевый |
| Масса конструкционная, не более |
2630 кг |
| Габаритные резмеры жаткив транспортном положении, не более |
|
| Длинна |
14700 мм |
| Ширина |
4400 мм |
| Высота |
2900 мм |
| Время перевода жатки из рабочего положения в транспортное положение, не более |
10 мин. |
| Количество транспортеров |
2 шт |
| Ширина транспотреров |
1060 мм |
| Рабочее давление в гидросистеме |
|
| Минимальное |
16 МПа |
| Максимальное |
20 МПа |
| Минимальный радиус поворота агрегата (с трактором МТЗ-82) в транспортном положении |
|
| В лево |
18 м |
| В право |
13 м |
| Привод мотовила |
цепной и клиноременной передачей |
| Привод ножа |
кровошипно-шатунный механизм либо угловая передача (планетарный редуктор фирмы Schumacher) |
| Количество колес |
2 шт |
| Расстояние между образуемыми валками |
от 8,6 до 9,1 м |
| Управление подъемом жатки |
гидрораспределителем из кабины трактора |
| Удельный расход топлива |
2,0 кг/га |
| Дорожный просвет в транспортном положении, не менее |
200 м |
